一、適用范圍：

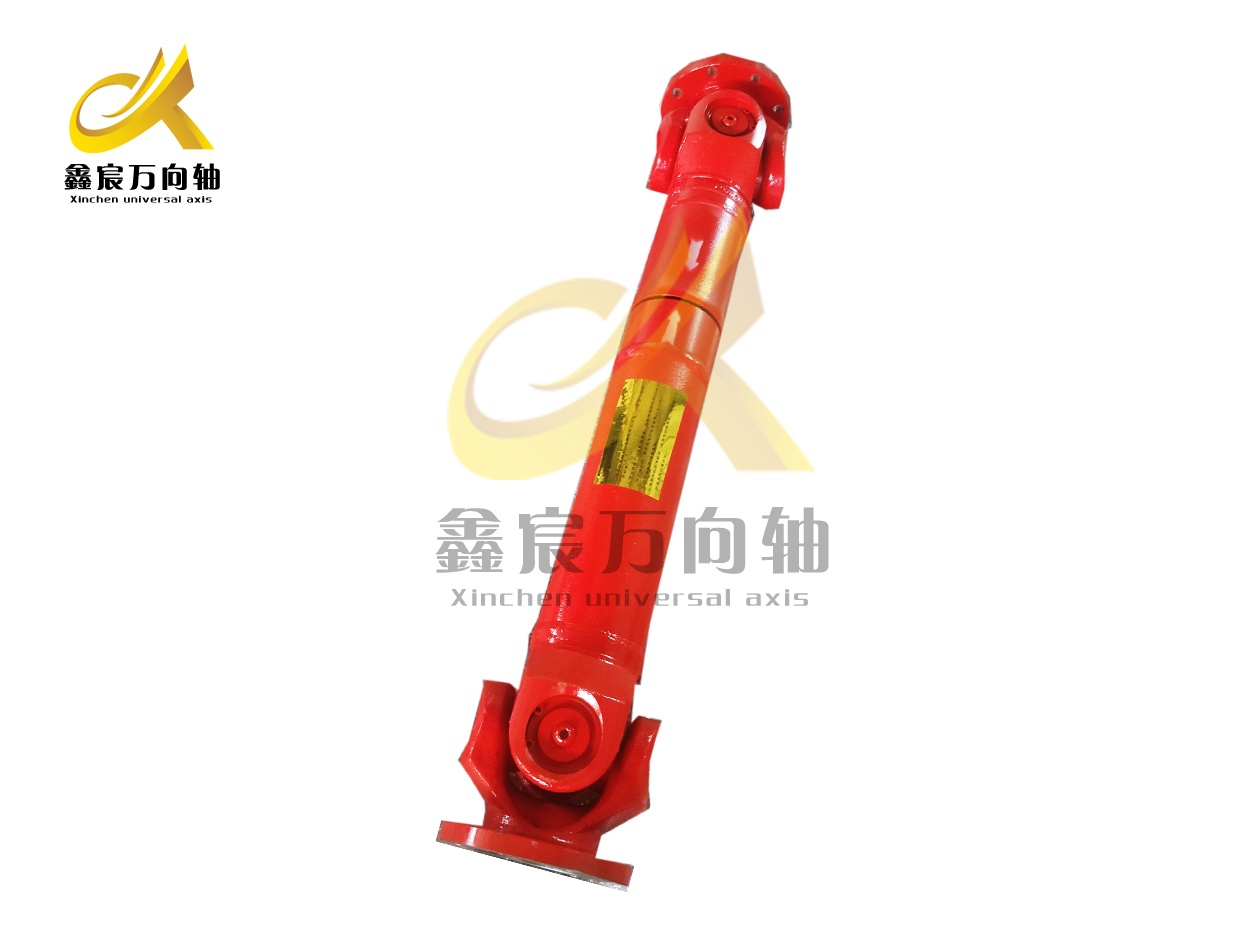

SWC重型萬向聯軸器主要適用于造紙設備、普通機械、水泵設備和測試試驗臺等各類通用機械場合。聯接兩個不同軸線的傳動軸系。法蘭直徑為120mm，傳遞額定轉矩范圍5000N.m，軸線折角為25°。SWC重型萬向聯軸器應根據載荷特性、計算轉矩、軸承壽命及工作轉速選用。
二、結構特點：
1、萬向聯軸器利用其機構的特點，使兩軸不在同一軸線，存在軸線夾角的情況下能實現所聯接的兩軸連續回轉，并可靠地傳遞轉矩和運動。
2、輕型萬向聯軸器最大的特點是：其結構有較大的角向補償能力，轉動慣量小，拆裝簡單，低維護等優點。
三、選型與保養：
我們鑫宸提供重型萬向軸選型、萬向軸參數設計研發及萬向軸生產等一站式服務，萬向軸生產廠家直接供貨，讓您省時、省力、省心。同時提供SWC-I輕型萬向聯軸器的運輸與儲存、安裝與使用、保養與維修等方面的技術指導。

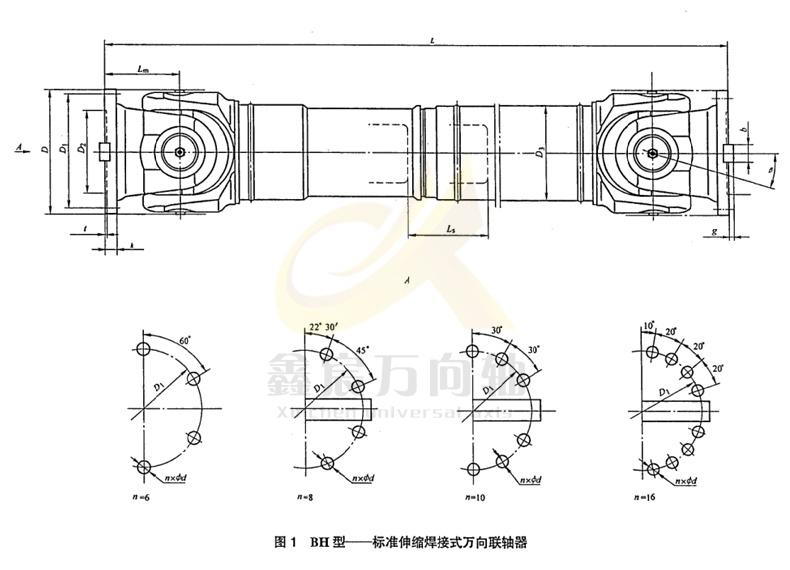

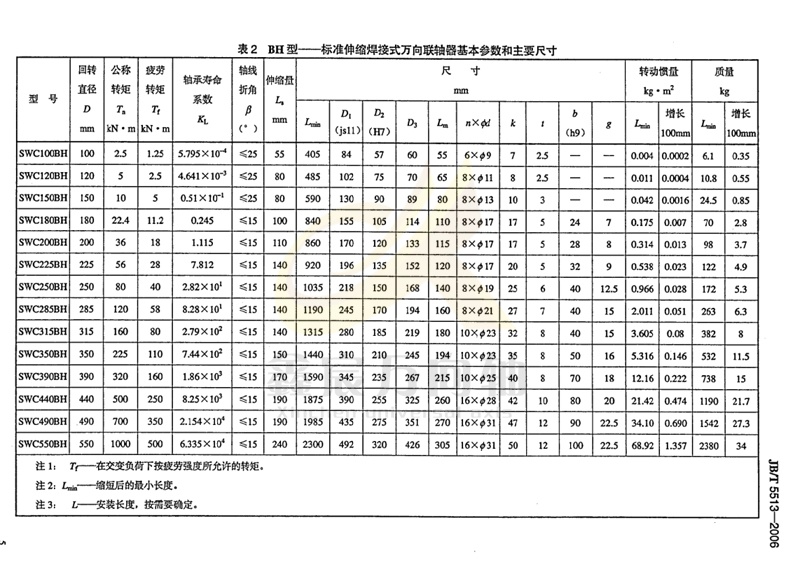

注：1.上表中各代號含義如下：
L --標準長度，對可伸縮型而言，長度L系縮短狀態下的最小長度；
Lv--伸長量；
m--質量；
Tn--公稱轉矩（取屈服轉矩的50%）；
Tf--疲勞轉矩，即在變彎負荷作用下按疲勞強度確定的許用轉矩；
β--最大軸線折角；
mL--增長100mm的質量。
2.上表中未注明計量單位者按毫米計；
3.用戶需要訂制萬向軸長度以及伸縮量和法蘭型式尺寸時，請和鑫宸客服聯系。
