齒式聯軸器之直齒和鼓形齒的比較

人氣：發表時間：2020-10-07 00:50

　　齒式聯軸器是可移式剛性聯軸器中的一種。它是利用內外齒嚙合來實現兩半聯軸器間的扭矩和旋轉運動的傳遞，適用于聯接兩同心軸的傳動軸系，具有一定補償兩軸相對位移的性能。它是由內齒圈、齒軸套及端蓋等主要零件組成，一般小尺寸的齒式聯軸器端蓋和內齒圈可組成整體式。齒式聯軸器按其外齒軸套軸向齒形的不同，可分成三種形式，即直齒齒式聯軸器、鼓形齒式聯軸器和特殊鼓。

　　齒式聯軸器徑向尺寸小，承載能力大，長用于低速重載工況條件的軸系傳動，高精度并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。由于鼓形齒式聯軸器的角向補償大于直齒式聯軸器，國內外均廣泛采用鼓形齒式聯軸器，直齒式聯軸器屬于被淘汰的產品，選用者應盡量不選用。

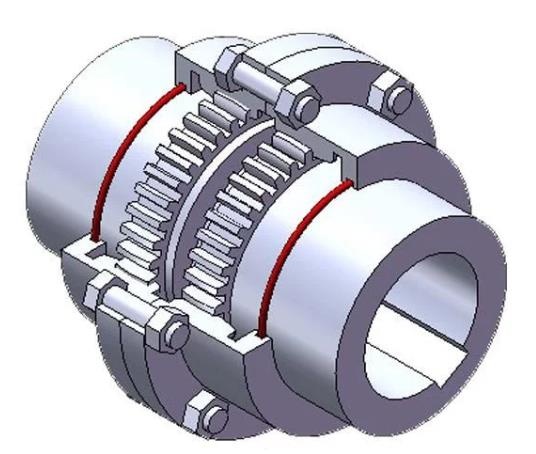

齒式聯軸器

　　直齒齒式聯軸器的特點：

　　直齒齒式聯軸器的外齒軸套的軸向齒坯可加工成直線和圓弧形兩種，而分度圓和齒根圓都為直線，這種聯軸器的嚙合形式和漸開線圓柱齒輪內外齒嚙合完全一樣。通過增大內外齒的齒側間隙，來補償兩軸間的相對位移，但補償量有限。

　　鼓形齒式聯軸器的特點：
　　鼓形齒式聯軸器外齒軸套的齒頂加工成圓弧，即齒坯加工成球面，在齒中心平面且與節圓柱面相切的截面內，齒形成鼓形，即所謂的鼓形式聯軸器。其特點是：
　　1、承載能力高，以彎曲強度計算，在相同條件下，比直齒齒式聯軸器傳遞的扭矩提高15～30%；
　　2、結構合理，性能可靠，由于齒側呈鼓形，使軸線在一定的角度條件下，其接觸情況得到改善，從而降低了接觸應力，消除了直齒聯軸器齒端部載荷集中，即消除了棱邊擠壓，改善了工作性能。
　　3、補償性能好，外齒軸套齒形呈鼓形，增大了所聯兩軸允許的相對偏移，其允許的傾角zui大可達6度，一般推薦1.5°～2.5°。
