萬向聯軸器簡介

人氣：發表時間：2022-02-11 15:57

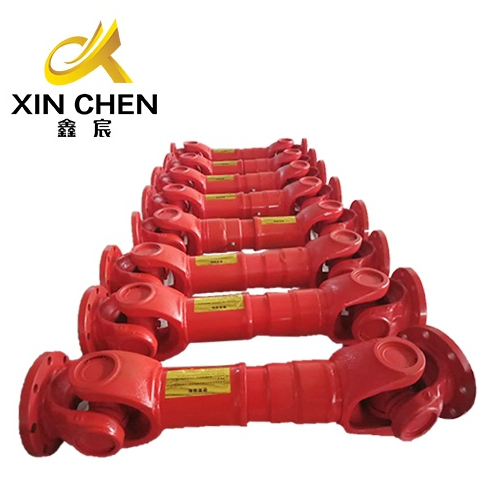

　　隨著社會科技的不斷發展，萬向聯軸器的工藝也在不斷的提升，萬向聯軸器被廣泛使用于各個領域。萬向聯軸器有十字軸式、球籠式、球叉式、凹凸式、球銷式、球鉸式、球鉸柱塞式、三銷式、三球銷式、鉸桿式等。常用的類型是十字軸式，其次是球籠式，在實際應用中根據傳遞的扭矩可分為重、中、輕、小。為了從眾多的萬向聯軸器中選擇一種適合于原動機的聯軸器，有必要對使用前提條件和外部影響因素有深入的了解。
　　
　　萬向聯軸器可以將非同心軸之間的動力傳遞，通過傳動，可以實現不同轉角間的傳動。它由殼體和內部結構組成，內部結構包括分軸和萬向球，分軸連接到兩個軸，萬向球則通過連接分軸連接兩個分軸。當萬向球發生偏移時，會發生補償轉矩，使兩個軸在偏心情況下也能實現傳遞轉矩。
　　
　　使用優勢：
　　
　　1、萬向聯軸器利用其機構的特點，使兩軸不在同一軸線，存在軸線夾角的情況下能實現所聯接的兩軸連續回轉，并可靠地傳遞轉矩和運動。
　　
　　2.實現全方位傳動，能夠有效的解決機械設備傳動效率低下的問題。
　　
　　3.通過補償轉矩的方式，提高了機械的傳動效率和精度。
　　
　　4.適應各種惡劣的工作環境和運行條件，增強了機械的可靠性和耐久性。
　　
　　5.簡化機械結構，減小機械體積和重量，提高機械整體設計性能。
　　
　　選購前提和條件：
　　
　　1.原動機和萬向聯軸器之間是否有傳動裝置。如果有傳動比，經過中間傳動裝置后會由幾個軸輸出，也就是是否有動力分流?？紤]到原動機的類型、功率和速度。
　　
　　2.需要考慮原動機的類型和載荷類型:單向恒載荷、脈動載荷或雙向交變載荷。
　　
　　3.考慮到原動機的工作環境，是否受到高溫、灰塵、噴水、化學腐蝕等惡劣環境條件的影響，根據不同的使用環境選擇相應類型。
　　
　　4.需要了解萬向聯軸器兩端所需的連接形式和具體安裝尺寸，以及是否有安裝支架等特殊要求。
　　
　　5.轉速是多少？是否需要動平衡。需要動平衡或平衡，需要哪一級的平衡質量。
　　
　　6.安裝位置是否有限制。具體安裝長度是多少，需要膨脹還是收縮。需要伸縮時，在短狀態下向外伸長是多少？對于不需要脹縮的萬向聯軸器，必須考慮軸向尺寸誤差的補償，并確定補償在系統中的位置。通過對上述前提條件的理解，逐步確定萬向軸的規格、形式。
　　
　　實際應用：
　　
　　萬向聯軸器的應用范圍廣泛，包括汽車、機床、風力發電機、造紙機械等各個領域。下面以汽車和風力發電機為例來介紹一下實際應用。
　　
　　1.汽車：在汽車傳動系統中，可以通過鏈接實現發動機和變速器之間的傳動，同時可以通過分離軸和萬向球的結構設計，使汽車在轉彎和顛簸的路面情況下更加平穩和耐用。
　　
　　2.風力發電機：風力發電機需要實現轉子和驅動裝置之間的傳動，由于風力發電機塔架被安裝在空氣中，風力的不斷變化對傳動效果也產生了很高的要求。這時，高精度、耐久性、可靠性強的萬向聯軸器就能夠更好地適應這種環境。
　　
　　發展前景：
　　
　　萬向聯軸器在當前工業機械中的應用越來越廣泛，而隨著智能制造技術的發展和生產要求不斷提高，發展前景也十分廣闊。未來，萬向聯軸器不僅需要具備高效傳動能力和精準傳動特性，還需要兼具智能化、連接性和環保性等。為此，制造企業需要不斷優化產品設計、增強產業鏈合作，并為客戶提供更加完善的技術支持和產品服務。
