十字萬向軸是如何開展傳動系統的？

人氣：發表時間：2022-05-05 15:23

　　萬向軸有多種多樣構造形式，比如：十字軸式、球籠式、球叉式、凸塊式、球銷式、球鉸式、球鉸柱塞泵式、三銷式、三叉升降式、三球銷式、鉸升降式等；常見的為十字軸式，次之為球籠式。在具體運用中，依據所傳送轉距尺寸，分成超重型、中小型、輕形和中小型。
　　十字萬向軸運用其組織的特性，使兩軸沒有同一中心線，存有中心線交角的狀況下會完成所連接的二軸持續旋轉，并靠譜地傳送轉距和健身運動。其構造有很大的角向賠償工作能力，結構緊湊，傳動系統效率。不一樣構造形式萬向聯軸器兩中心線交角不同樣，一般在5°-45°中間。
　　十字萬向軸由2個單萬向球聯軸器和連接軸組成，能夠用于完成交叉，平行面或室內空間交疊的兩斜齒齒輪的連接，以完成齒軸和從動軸中間的健身運動驅動力的傳送。它在機械自動化和車子工業生產的發展趨勢中具有關鍵的作用。為了適應不一樣的工作狀況，連接軸一般分成左右兩個一部分，并且用花鍵軸聯接，其兩邊叉面的互相部位能夠依靠更改花鍵軸的安裝關聯來調整。十字軸傳動系統設計方案能傳送驅動力，減少健身運動傳送中造成的震動，盡量維持兩軸勻速旋轉和傳送同樣的轉距。

　　在使用萬向軸的過程中經常會出現裂紋或者斷裂現象，對于這些故障原因進行數據統計分析找出其產出的原因并進行改進，從而增加其使用壽命，減少設備故障率，讓設備穩定運行。

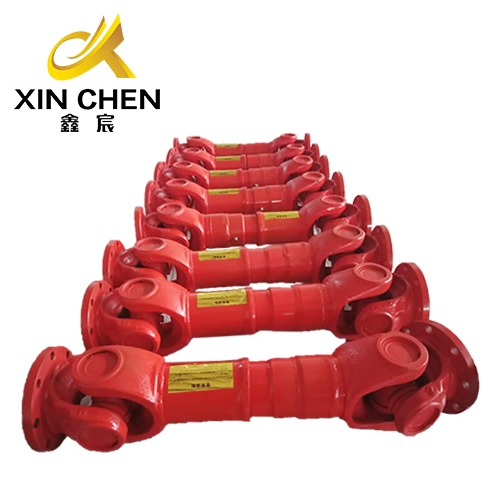

SWC系列十字軸式萬向聯軸器

　　萬向軸出現裂紋或斷裂原因及改進措施：
　　1、工作原因：出現這種故障主要出現在大車軌道端口較多、踏面磨損高低不平，且軌距發生變化的允許環境中，導致起重機在允許過程中車輪所受沖擊較大，間接作用于萬向聯軸器上，縮短了使用壽命，可以對起重機大車軌道的軌距、水平度、高低差等進行調整，并對軌道端口處進行鋁熱焊接，以此來改進工作環境。
　　2、承載不均勻：制動器制動力矩過大，造成單個萬向聯軸器所承受的沖擊載荷較大容易斷裂。可以調整制動器制動力矩，使制動器同步制動，不要讓單個萬向聯軸器承受扭矩過大。
　　3、加工工藝：萬向軸在制作時材料選用標準低、熱處理工藝不當、叉頭存在鑄造缺陷以及焊接質量等原因，均會導致萬向聯軸器在使用過程中容易形成薄弱點。可以通過選用性價比較高的萬向聯軸器，從材料、設計、工藝上保障質量，在源頭上減少因質量問題導致的設備故障。
　　4、型號選擇：如果萬向聯軸器的扭矩達不到使用的要求，容易出現裂紋甚至斷裂。此時可以對器所承受的扭矩進行校核計算，驗證其扭矩是否符合使用要求。
